防水开关电源PCB布局设计技巧

评论:0 发布时间: 2019-10-09 浏览: 10

     防水开关电源PCB布局设计技巧

     防水开关电源的1个疑难问题是“不平稳”的电源开关波型。一些那时候,波型颤动处在声波频率段,带磁元器件会造成出声频噪音。假如难题出在印有PCB线路板的合理布局上,要找到缘故将会会很艰难。因而,开关电源设计前期的恰当PCB合理布局就十分重要。

  开关电源设计师要非常好地了解技术细节,及其最后商品的作用要求。因而,从电路板设计新项目刚开始,开关电源设计师应就至关重要开关电源合理布局,与PCB合理布局设计方案工作人员进行紧密配合。

  1个好的合理布局设计方案可提升开关电源高效率,缓解焊接应力;更关键的是,它较大底限地减少了噪音,及其布线与元器件中间的相互作用力。为保持这种总体目标,设计师务必掌握开关电源內部的电流量传输相对路径及其数据信号流。要保持非防护开关电源的恰当合理布局设计方案,尽量铭记下列这种设计方案因素。

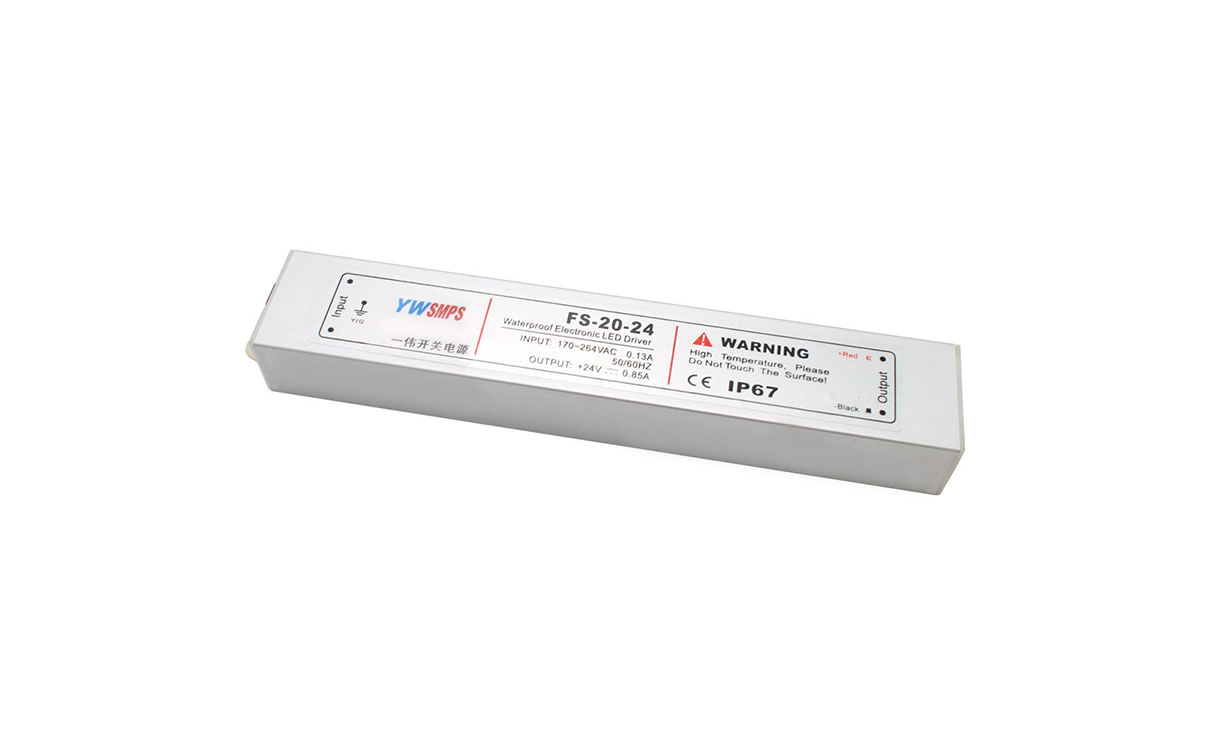

 防水开关电源PCB布局设计技巧 第1张  防水开关电源PCB布局设计技巧 电子电气知识

   防水开关电源合理布局整体规划

  对一块儿大线路板上的置入dc/dc开关电源,要取得最好的工作电压调整、负荷瞬态没有响应和系统软件高效率,还要使开关电源輸出挨近负荷元器件,尽量避免PCB布线上的互联特性阻抗和传输压力降。保证有优良的空气,限定焊接应力;假如能选用强制性气冷对策,则要将开关电源挨近电扇部位。

  另一个,大中型无源元件(如电感器和电解电容)均不可阻拦气旋根据窄小的表层封裝半导体材料元器件,如输出功率MOSFET或PWM控制板。为避免电源开关噪音干挠到系统软件中的数字信号,应尽量防止在开关电源正下方发放比较敏感电源线;不然,就必须在电源层和小数据信号层中间置放1个內部接地质构造,用作屏蔽掉。

  重要是要在系统软件初期设计方案和整体规划环节,就筹备好开关电源的部位,及其对线路板室内空间的要求。有时候设计师会忽视这类告诫,而把侧重点放到大中型系统软件板上这些更“关键”或“令人激动”的电源电路。电源管理被当作过后工作中,随意把开关电源放到线路板上的不必要室内空间上,这种做法对效率高而靠谱的电源设计非常不良影响。

  针对实木多层板,非常好的方式是在大电流量的输出功率元器件层与比较敏感的小数据信号布线层中间发放直流电地或直流电键入/輸出工作电压层。地质构造或交流电压层出示了屏蔽掉小数据信号布线的沟通交流地,使其免遭高噪音输出功率布线和输出功率元器件的干挠。

  做为通常标准,双层PCB板的接地质构造或交流电压层均不可被分分隔。假如这类隔开难以避免,还要尽量避免这种层上布线的总数和长短,而且布线的发放要与大电流量维持同样的方位,使危害降到最低。
