直流分流器的选用方法

直流分流器的选用方法：

1、采用直流分流器的方式

（1）按常用电流表（或电流工作电压双用表）仪表盘上所标明的mV数挑选分流器的额定值压降规格型号（一般常见的是75mV或45mV）。若常用电流表无此值，则用上式测算表的工作电压量限，随后再挑选分流器的额定值压降规格型号。

表的工作电压量限（mV）=电流表满标尺时的电流（A）×电流表的内电阻（Ω）/1000

（2）按欲扩张的电流测量范围挑选分流器的额定电流规格型号。

（3）将选中的分流器2个电流端各自与开关电源和负荷相互连接，电位差端接电流表，应留意电流表的接线端子 接线端子DJ623-8 旋光性要接对，则电流表的测量范围就扩张来到分流器上校准的电流值。

2、应用直流分流器后电流表倍率的计算方式

针对电动机实验***测量，通常一块电流表要配备好几个分流器，以处理在很大检测范围都能确保规定的***测量***度难题。这时规定常用的全部分流器的额定值电压降跟静配用电流表一致，比如75mV。那样，分流器选中后，电流表的满量程就是说选定分流器的额定电流值，电流表的倍率（即其仪表盘标尺每格电流数）即是分流器的额定电流除于仪表盘标尺五格数理数。

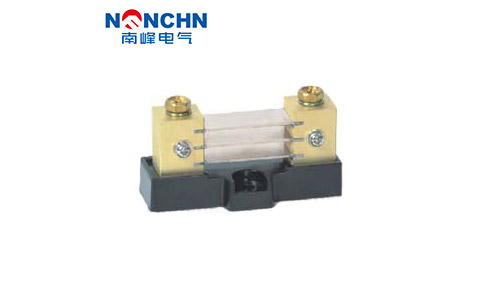

用以直流电电流***测量的分流器有插槽式和非插槽式。直流分流器有锰镍铜合金电阻棒和铜箔，并镀有镍层。其额定值压降是60mV，但也可被用于75、100、120、150及300 mV。

插槽式直流分流器额定电流有下列几类：5 A, 10 A, 15 A, 20 A 和 25 A

非插槽式分流器的额定电流从30 A 到 15 kA 规范间距均有。
