***式断路器的级差配合特性

到目前为止，许多客户仍在选择交流/直流通用产品，交流保护断路器已用于直流系统保护。由于直流系统的特殊性，这种应用将导致难以断开的潜在风险和早期动作或延迟动作的明显错误。

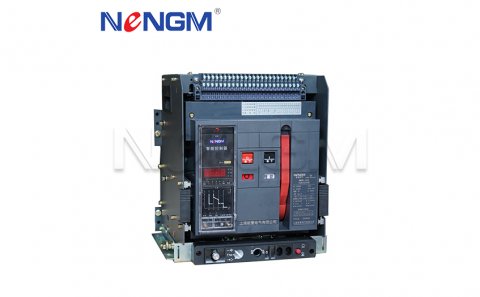

***式断路器具有安装维护方便、操作灵活、稳定性高等特点。它已广泛应用于电力直流系统。当故障电流产生时，负责继电保护、自动装置和控制操作回路的保护。变电站直流系统采用辐射状、辐射状和环状混合、环状等多种供电方式，保护装置一般采用三级或四级串联。变电站典型的三级串联系统如下:***级是电池出口断路器或熔断器，第二级是电源母线和控制母线馈线断路器，第三级是测控保护屏断路器或高压断路器操作断路器。四级差动系统的第三级为分屏断路器，第四级为测控保护屏断路器或高压断路器操作断路器，***、第二保护电器与三级差动系统相同。

通用断路器上、下两级的选型是否正确，直流电源的故障电流是否限制在一个小范围内，关系到电力系统的运行安全，对防止系统损坏、事故扩大和设备损坏具有重要意义。

1.影响差动匹配特性的因素在直流系统中，由于不同变电站供电局对直流屏和监控保护屏的蓄电池容量、供电方式、接线方式和保护重要性的选择有不同的技术要求，它们的分布位置也相应不同，导致导线和导体的截面积和长度不同。这些因素的差异会改变回路电阻值，电阻值的变化也会改变短路电流值，导致各站短路电流不同。因此，由于上述因素的巨大变化，变电站直流系统断路器差动配合方案的设计一直没有很好的解决方案。

2.存在的隐患是满足差动配合的选择性要求，认识到上部断路器根本不动作，或者即使上部断路器根本不动作，也不会造成事故蔓延。目前，许多直流系统在馈电屏(或分离屏)上的断路器和测控保护屏上的断路器之间采用一对一供电模式。这种模式造成的问题是每对断路器之间有两根电线。进料筛(或分流筛)与测控保护筛之间的距离小***10米以上，大***100米以上。这些又多又长的电线被捆绑在一起，经过多年的运行和使用，导致了复杂和混乱的问题。导体的绝缘下降；意外伤害和咬伤；交错导线隐藏了多路相互短路或电弧放电点火等危险，这将导致测控保护屏整体掉电的重大隐患。
