       监控开关电源干扰抑制

开关电源做为电子产品的供电系统设备,具备重量轻、很轻、高效率高等学校优势,在数字电路中获得了普遍的运用,殊不知因为工作中在高频开关情况,归属于强干扰源,其自身  造成的干挠立即伤害着电子产品的一切正常工作中。因而,抑止开关电源自身 的电磁感应噪音,另外提升其对干扰信号的抗扰性,以确保电子产品可以长期性可以信赖地工作中,是开发设计和设计方案开关电源的1个关键课题研究。

  1 监控开关电源干挠的造成

  监控开关电源的干挠通常分成两类:一要开关电源內部电子器件产生的干挠;二是因为外部要素危害进而开关电源造成的干挠。二者都涉及人为失误和大自然要素。

  1.1 监控开关电源內部干挠

  开关电源造成的EMI关键是由基础镇流器造成的高次谐波电流干挠和输出功率转换电源电路造成的尖峰工作电压干挠。

  1.1.1 基础镇流器

  基础镇流器的整流器全过程是造成EMI最普遍的缘故。这由于直流沟通交流正弦波形根据整流器后已不是单一化頻率的电流量,而变为始终流份量和一连串頻率不一样的脉冲电流份量, 脉冲电流(非常是高次脉冲电流)会顺着电力线路造成传输干挠和辐射源干挠,使前端开发电流量产生崎变,不仅使接进其前端开发电源插头上的电流量波型产生崎变,与此同时根据电源插头 造成频射干挠。

  1.1.2 输出功率转换电源电路

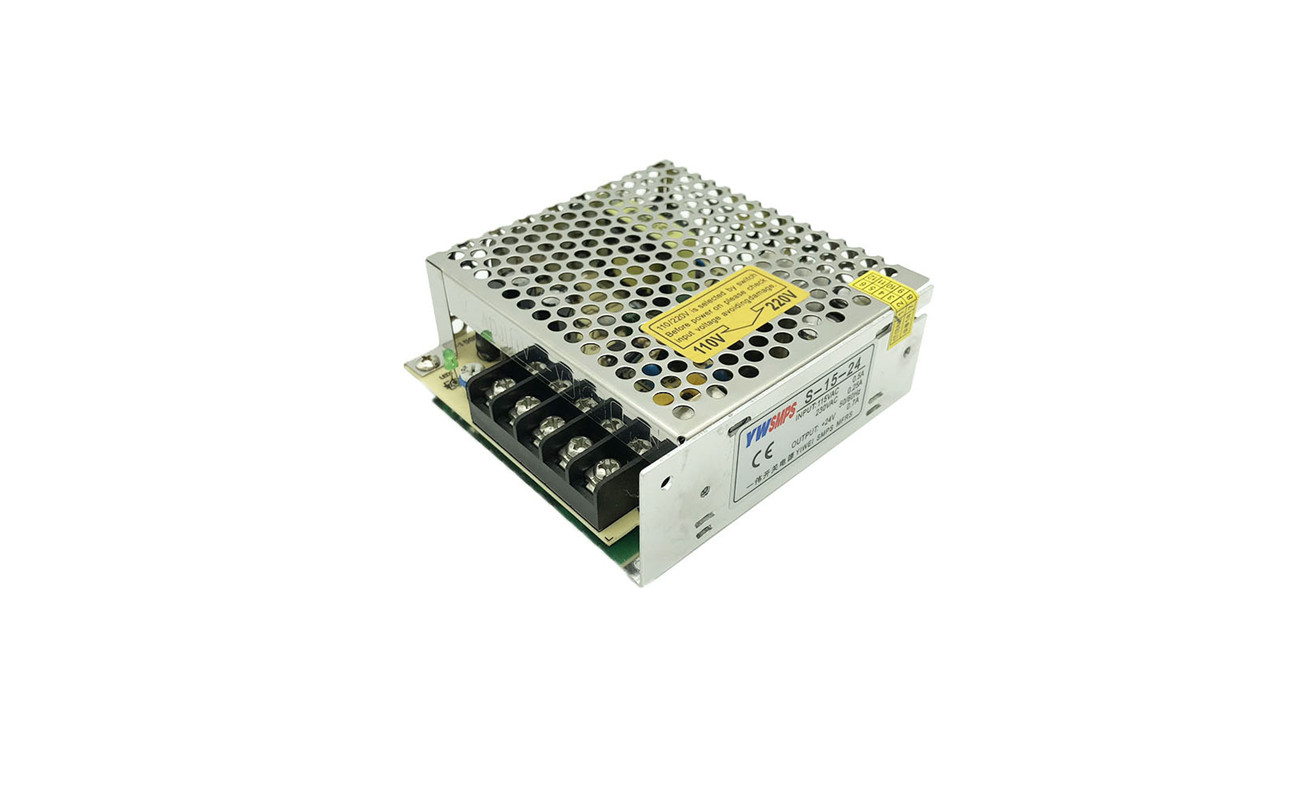

监控开关电源干扰抑制 第1张 监控开关电源干扰抑制 机械汽配泵阀知识

  输出功率转换电源电路是开关稳压电源的关键,它产带较宽且脉冲电流非常丰富。造成这类单脉冲干挠的关键电子器件为

  1)电源开关管电源开关管以及热管散热器与机壳和开关电源內部的导线间存有接触电阻,当电源开关管穿过大的浪涌电流(大致是矩形框波)时,该波型带有很多高频率成分;另外,关电 源应用的元器件主要参数如电源开关功率管的储存時间,輸出级的大电流量,电源开关整流二极管的反向恢复時间,会导致控制回路一瞬间短路故障,造成挺大短路容量,另一个,电源开关管的负荷是 高频变压器或储能技术电感器,在电源开关管导通的一瞬间,变电器初中级出現挺大的涌流,导致尖峰噪音


。 2)高频变压器 开关电源中的变电器,作为防护和变压,但因为漏感的缘故,会造成电磁噪音;另外,在高频率情况下变电器虚梁的接触电阻会将一回侧高次脉冲电流噪音传送给次 级,而变电器对机壳的接触电阻产生另这条高频率通道,使变电器周边造成的磁场更非常容易在别的导线上藕合产生噪音。

  3)整流二极管再次侧整流二极管作为高频率整流器时,因为反向恢复時间的要素,通常顺向电流量蓄积量的正电荷在再加反方向工作电压时不可以马上清除(因载流子的存有,也有电 流流过)。如果这一反方向电流量修复时的斜率过大,穿过电磁线圈的电感器就造成了尖峰工作电压,在变电器漏感和别的遍布主要参数的危害下将造成极强的高频率干挠,其頻率达到几 十MHz。

  4)电容器、电感和输电线开关电源因为工作中在较高频,会使高频元器件特点变化很大,从而造成噪音。

  1.2 开关电源外界干挠

  开关电源外界干挠能够以“共模”或“差模”方法存有。干挠种类能够从不断期很短的尖峰干挠到彻底失电中间开展转变。在其中也包含工作电压转变、頻率转变、波型失 真、不断噪音或低频振荡及其瞬变等,开关电源干挠的种类见表1。
