直流分流器的性能质量影响因素？

直流分流器，其实是低值电阻。如果你想测量一个大的直流电流，比如几十个安培，甚***更大，几百个安培，那么没有一个大范围的电流测量呢？这需要一个分流器。分流器是一个***的电阻，可以通过一个大电流。当电流过电流时，在分流器的两端会出现一毫伏电压，因此计量器用来测量电压，电压转换成电流。

并联电阻实际上是一种低值电阻，它根据电阻的伏安特性测量电流，在工业应用中通常用来测量直流电流。当有直流电流通过时，就会产生直流电流表显示的电压降；所谓的分流器，即小电流中的一小部分用来推动电表显示，大电路中小电流（ma）与电流（1a-10a）的比值越小，电流表的线性度越好，读数越***。

直流电流计实际上是一个电压表，总值为75mV。直流电流计和并流器用于匹配。例如，100a电流表的电阻是0.75m，100a0.75m75mv；例如，50a1.5m75mv是50a1.5m。

1.选择分流器的方法

(1)根据电流表(OR电流-电压计)表盘上标记的MV数量,选择并联电的额定电压下降规范(一般为75mV或45mV)。如果电流表没有这个值，则使用以下公式计算电流表的电压限值，然后选择并联机组的额定电压降规范。

表电压极限(MV)电流(A)电流计()/1000%的内电阻

（二）根据需要扩大的流程选择额定的并联电流规格。

（三）选定并联的两个电流终端分别与电源和负载相连，电流表应与电流表的终端相连。

2.并联后电流计乘法器的计算方法

对于电机测试，电流表经常配置直流分流器，以解决大范围测量范围内的测量精度。此时所需的所有并联机的额定电压降与电流表一致，如75毫伏。因此，在选择并联后，电流表的全部范围是选择并联的额定电流值。

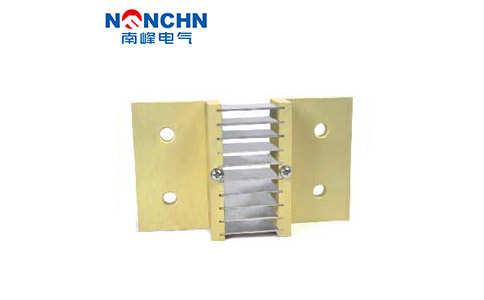

直流电流测量的分流器是槽和非槽。该分离器具有锰镍铜合金耐药杆和铜带，及镍涂层。额定压降为60mv，但也可以用作75，100，120，150和300mv。
