全绝缘充气柜功能特点以及工艺要求

全绝缘充气柜功能特点以及工艺要求

全绝缘层充气柜，也就是说充气柜，是这种在10kv髙压配电设备系统软件中应用的高压柜。往往称之为全绝缘层全封闭式充气柜由于充气柜选用的是全绝缘层全封闭式总体设计，将全部髙压感应起电一部分密封性在sf6气箱中，能够合理的阻隔自然环境对设备英文的危害，乃***能够防潮抗洪。

全绝缘层充气柜选用全绝缘层全封闭式SF6汽体罐，具备许多优势，惟一的缺陷是技术标准高。因为充气柜的汽车油箱是彻底密封性的，如果內部机器设备出现异常，即便是小构件出现异常，也没办法检修，乃***将会必须拆换全套机器设备。

全绝缘层充气柜必须严苛的生产工艺流程。生产制造必须重视原料、生产工艺流程、生产线设备、无损检测技术等层面。***先，电源开关的品质必须要太硬，安裝必须要及时，螺钉要扭紧。气瓶二保焊机需选用专用型高精机器人焊接电焊焊接，确保气瓶20年不泄露。焊后还必须对气瓶开展多方位的泄露检验，深化确保气瓶不泄露。为了确保机器设备的一切正常应用，必须在充气柜原厂前仿真模拟操作过程，并对每一作用开展5~10次测试。

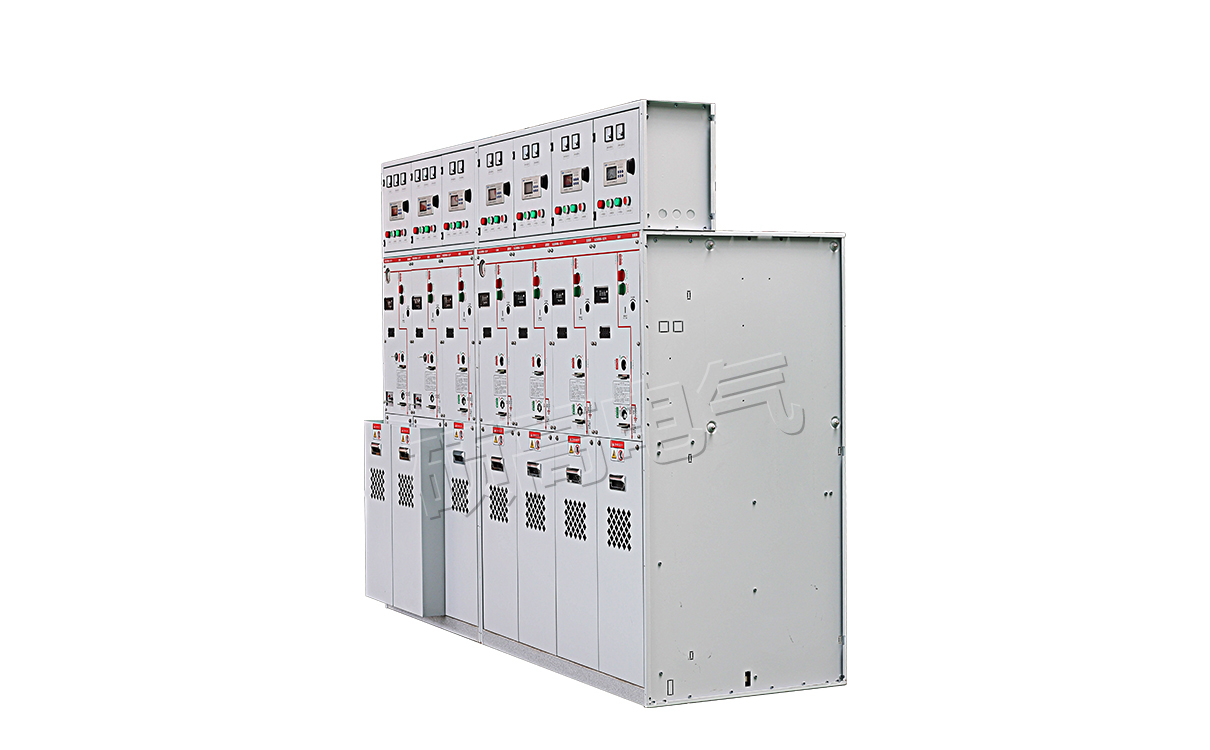

高压充气柜选用铝型材架构，外覆铝锌厚钢板，奢华美观大方，外型可以信赖。电源总开关和柜门固定不动安裝。全部充气柜可分成左右两一部分。柜上端包含仪表盘室、母线槽室、电源开关室、底压室，下柜室（出线柜含高压熔断器）分离，防止相互关系。尺寸（高*宽*深）为1600（2000）*500（750）*1000等。

电缆线室：高压环网柜内有丰富多彩的电缆线室，电缆线联接便捷，充裕的室内空间还可安裝高压熔断器、氧化锌避雷器、电压互感器、电压互感器、接地装置电源开关等元器件，柜子门下设视窗和安全性互锁设备。

环网高压开关柜：电源开关室可安裝三站高压负荷开关。高压负荷开关机壳由环氧树脂胶做成，添充六氟化硫气体。罩壳上下设观查孔和SF6汽体密度计。

母线槽室：母线槽室布局在柜上，三相电母线槽水准布局，围绕整排高压开关柜。

底压室：带互锁的底压室另外做为操作面板。底压室下设弹黄操动组织和带部位指示仪的机械设备互锁设备。

仪表盘室：可安裝仪表盘室；电流表、电流计、计量检定仪表盘、感应起电显示信息、继电保护装置等。
