多功能电力仪表应用解析

评论:0 发布时间: 2019-10-09 浏览: 10

多功能电力仪表是独立产品研发时这种具备程控精确测量、显示信息、数字通讯和电磁能单脉冲变送輸出等多功能智能仪表,可以进行用电量精确测量、电磁能计量检定、资料显示、收集及传送,多功能电力仪表广泛运用配电站自动化技术、配电设备自动化技术、建筑智能化、公司內部的电磁能精确测量、管理方法、考评。精确测量精密度为0.5级,保持LED当场显示信息和远程控制RS-485大数字插口通信,选用通信协议。

多功能电力仪表辅助电源

多功能电力仪表具有通用性的(AC/DC)电源变压器键入插口,若未作独特申明,出示的是220V(AC/DC)或110V(AC/DC)电源接口的规范商品,仪表盘極限的工作中开关电源工作电压为AC/DC:80-270V,请确保所出示的开关电源适用该产品系列,左右避免毁坏商品。

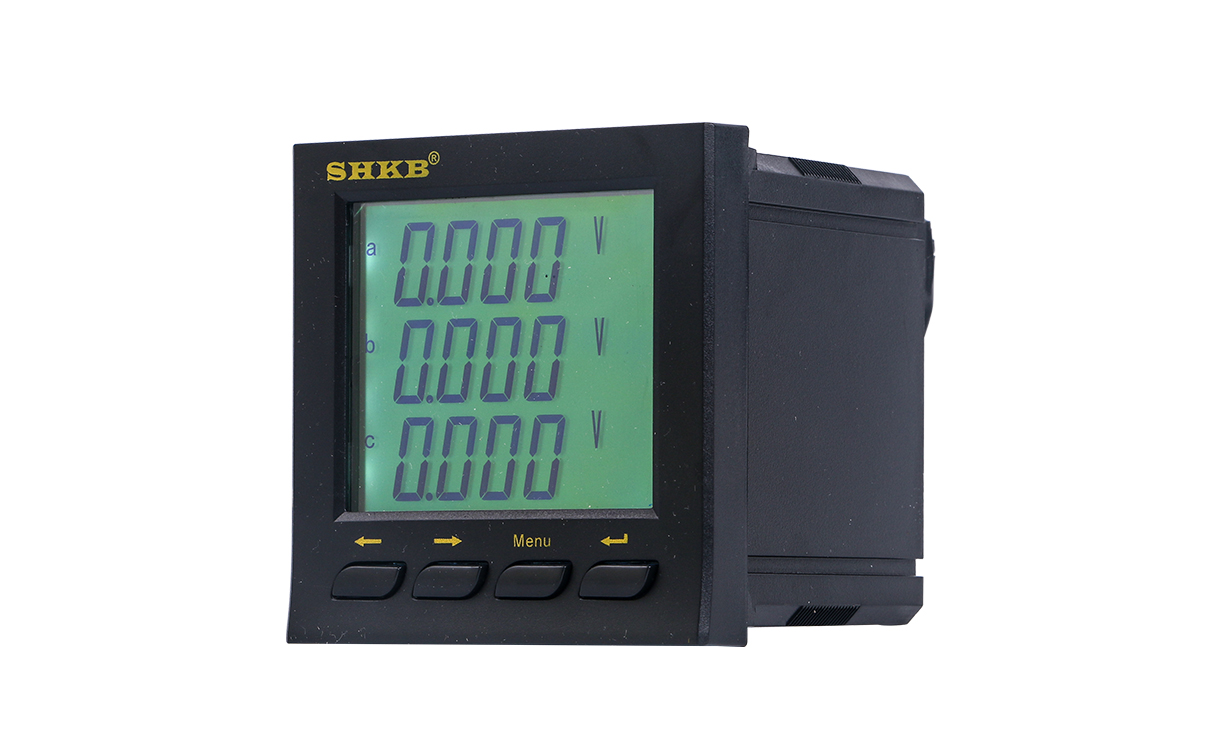

多功能电力仪表应用解析 第1张 多功能电力仪表应用解析 电子电气知识

A. 选用交流电提议在火线零线一边安裝1A的保险管。

B. 针对电力工程质量较弱的地域中,提议在开关电源控制回路安裝浪涌抑制器避免遭雷击,及其迅速单脉冲群抑制器。

键入数据信号

商品选用了每一精确测量安全通道独立收集的计算方法,确保了应用时相一致、对称性,其具备多种多样布线方法,适用不一样的负荷方式。

表明:

A。 工作电压键入:键入工作电压应不高过商品的额定值键入工作电压(100V或400V),不然应考虑到应用PT,在工作电压键入端须安裝1A 保险管。

B.电流量键入:规范额定值键入电流量为5A,超过5A的状况应应用外界CT。假如应用的CT上接有其他仪表盘,布线应选用串连方法,除去商品的电流量键入联线以前,必须要先断掉CT一回控制回路或是接线二次回路。提议应用接线排,不必立即接CT,便于于拆卸。

C。要保证键入工作电压、电流量相对性应,相序相同,方位相同;不然会出現标值和标记不正确!!(输出功率和电磁能)

D。 仪表盘键入互联网的配备依据系统软件的CT数量决策,在2个CT的状况下,挑选三相电四线两元器件方法;在3个CT的状况下,挑选三相四线电表三元器件方法。仪表盘布线、仪表盘程序编写中设定的键入互联网NET应当同所精确测量的负荷的布线方法相同,要不然会造成仪表盘精确测量的工作电压或输出功率有误。在其中在三相电四线中,工作电压精确测量和显示信息的为相电压;而在三相四线电表中,工作电压精确测量显示信息的为相电压。
