多功能电力仪表使用问题解答

评论:0 发布时间: 2019-10-09 浏览: 12


多功能电力仪表使用问题解答

一、有关通信 1、仪表盘沒有回送统计数据

答:首先保证仪表盘的通信设定信息内容如从机详细地址、波特率、校检方法等与上位机规定相同: 假如当场几块仪表盘通信也没有统计数据回送,检验当场通信系统总线的联接是不是精确靠谱,RS485转化器是不是一切正常。假如只能片料或是极少数仪表盘通信出现异常,还要查验相对的通信线,能够改动转换出现异常和一切正常仪表盘从机的详细地址来检测,清除或确定上位机软件难题,或是根据转换出现异常和一切正常仪表盘的安裝部位来检测,清除或确定仪表盘常见故障。

2、仪表盘回送统计数据不精确

答:多功能电力仪表通信对外开放顾客的统计数据有一回电力网float型统计数据和再次电力网int/long型统计数据。请认真阅读通信地址表格中有关统计数据储放详细地址和储放文件格式的表明,并保证依照相对的数据格式变换。强烈推荐顾客去代理商索取免费下载MODBUS-RTU通信协议测试工具MODSCAN,此软件遵照规范的MODBUS-RTU通信协议,而且统计数据能够依照整型、浮点型、16进制等文件格式显示信息,可以立即与仪表盘显示信息统计数据比。

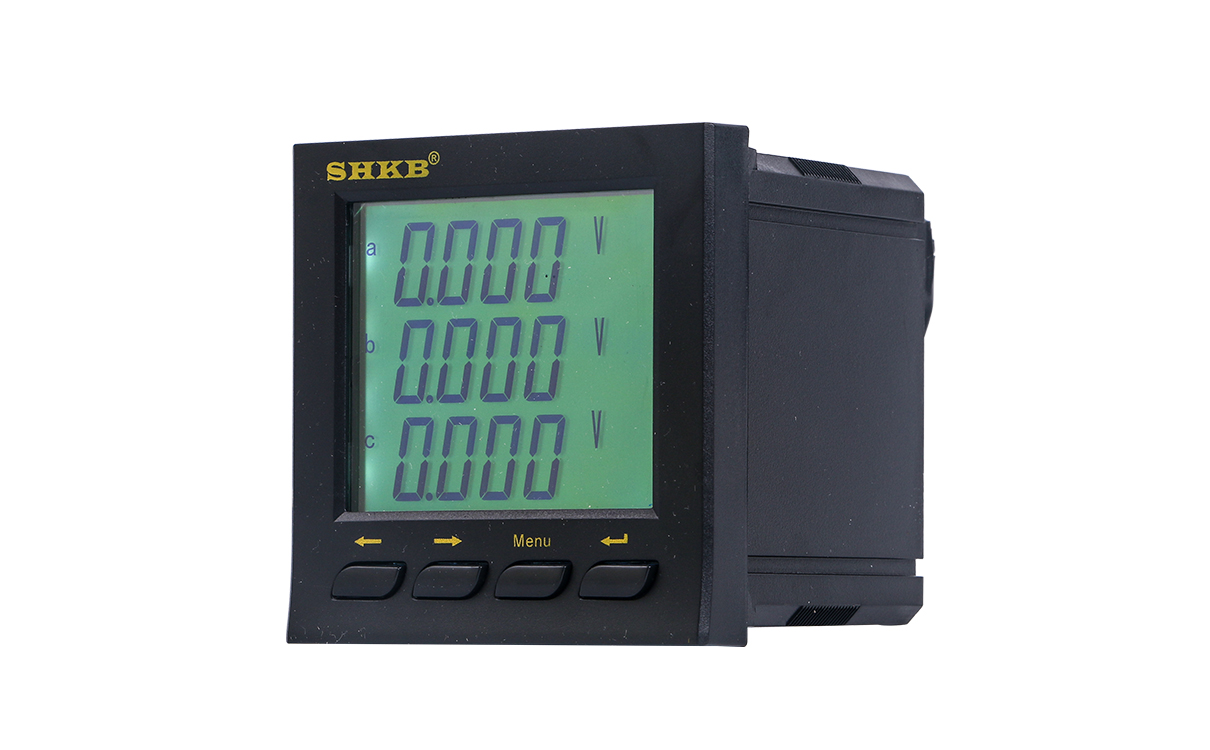

多功能电力仪表使用问题解答 第1张 多功能电力仪表使用问题解答 电子电气知识

二、有关U、I、P等精确测量不精确

答:首先必须保证恰当的工作电压和电流量数据信号早已联接到仪表盘上,能够应用数字万用表来精确测量工作电压数据信号,必需的那时候应用钳形表来精确测量电流量数据信号。次之保证电源线的联接是恰当的,例如电流量数据信号的同名端(也就是说三相五线端),及其各相的相序是不是错误。智能电力仪表能够观查输出功率桌面显示,只能在反方向合闸状况下有功功率统计数据有错误状况,通常应用状况下有功统计数据错误。假如有功电磁能标记为负,有将会电流量出入线插错,或许相序插错也会造成输出功率显示信息出现异常。 另一个必须留意的是仪表盘显示信息的用电量为一回电力网值,假如表内设定的工作电压电压互感器的倍数与具体应用互感器倍率不相同,也会造成仪表盘电池电量不精确。表内电流电压的测量范围原厂后不得改动。布线互联网能够依照当场具体接线方法改动,但程序编写莱单中布线方法的设定应与具体布线方法相同,不然也将造成不正确的显示。

三、有关电磁能走字不精确

答:多功能电力仪表的电磁能累积是根据对输出功率的精确测量,先观察仪表盘的输出功率值与具体负载是不是相符合。智能电力仪表适用双重电磁能计量检定,在布线不正确的状况下,总有功功率为负的状况下,电磁能会累积到反方向有功电磁能,顺向有功电磁能不累积。在当场应用数最多出現的难题是电压互感器三相五线和小组出线接错。智能电力仪表均能够看见分相的带符号的有功功率,若输出功率为负则有将会是布线错。另一个相序插错也会造成仪表盘电磁能走字出现异常。

  四、仪表盘没亮
