监控开关电源啸叫原因分析

评论:0 发布时间: 2019-10-09 浏览: 13


监控开关电源啸叫原因分析

1、变电器(Transformer)浸漆欠佳:包含未含浸凡立水(Varnish)。噪音并造成波型有硬刺,但通常负载工作能力一切正常,非常表明:功率越大者噪音越甚之,小输出功率者则主要表现未必显著。自己曾在一个72W的充电头商品中总有过负载欠佳的工作经验,并再此商品中发觉对磁芯的材料拥有严苛的规定。(这款商品顾客规定比较严苛)填补一点儿,当变电器的设计方案较差也是将会工作中时震动造成响声。

2、 PWM IC接地装置布线出错:一般 商品主要表现为会有一部分能一切正常工作中,但是一部分商品却没法负载并有将会没法起振的常见故障,非常是运用一些功耗IC时,更有将会没法一切正常工作中。自己曾试过SG6848试板,因为当时沒有深入掌握IC的特性,凭借工作经验便匆匆忙忙layout,結果实验时居然不可以做宽工作电压检测。可悲呀!

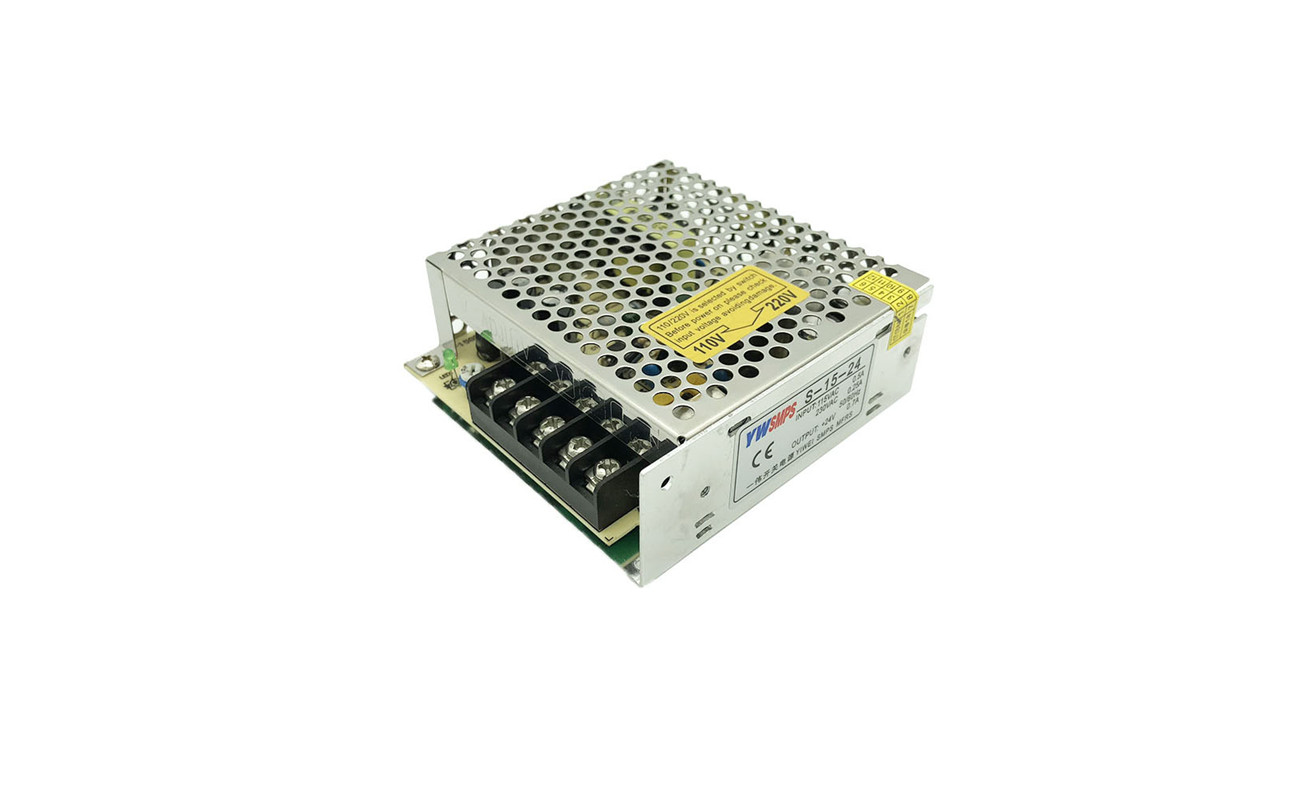

监控开关电源啸叫原因分析 第1张 监控开关电源啸叫原因分析 电子电气知识

3、光耦(Opto Coupler)工作中电流量点布线出错:当光耦的工作中电流量电阻器的部位联接在次级线圈滤波电容以前时也会有噪音的将会,非常是当负载越大时更甚。

4、标准稳压管(Regulator)IC TL431的电线接头出错:一样的次级线圈的标准稳压管IC的接地装置和初中级IC的接地装置相同拥有相近的规定,那便是都不可以立即和变电器的冷地暖地相互连接。假如合在一起的不良影响就是说负载工作能力降低而且啸鸣叫声和功率的尺寸呈正比例。当輸出负荷很大,贴近电源功率極限时,电源开关变电器将会会进到这种不平稳情况:前一周期时间电源开关管占空比过大,通断時间太长,根据高频变压器传送了过多的动能;直流电整流器的储能技术电感器本周期时间内动能未充足释放出来,经PWM分辨在下个周期时间内沒有造成令电源开关管导通的驱动器数据信号或占空比过小;电源开关管在以后的全部周期时间内为截至情况,或是通断時间过短;储能技术电感器历经超过一全部周期时间的动能释放出来,輸出工作电压降低,电源开关管下1个周期时间内的占空比又会大……这般循环往复,使变电器产生较低頻率(有规律性的间断性全截至周期时间或占空比强烈转变的頻率)的震动,传出人耳能够听见的较低頻率的响声。另外,輸出工作电压起伏也会较一切正常工作中扩大。当企业時间内间断性全截至周期时间总数超过总周期时间数的1个丰厚占比时,乃至会致本来工作中在超声波频率段的变电器震动頻率减少,进到人耳可闻之 的頻率范畴,传出锐利的高频率“哨叫”。这时的电源开关变电器工作中在比较严重的超重情况,時刻常有损坏的将会——这就是说很多开关电源损坏前“厉声惨叫”的来历,坚信一些客户以前有过相近的亲身经历。

  监控开关电源满载,或是负荷变轻时电源开关管也是将会出現间断性的全截至周期时间,电源开关变电器一样工作中在超重情况,一样十分风险。对于此难题,可根据在輸出端内置假负载的方式处理,但在某些“节约”的或大功率电源中仍偶有产生。当不负载或是负荷过轻时,变电器在工作中时需造成的反电势差不可以非常好的被消化吸收。那样变电器就会藕合许多低频振荡数据信号到你的1.2绕阻。这一低频振荡数据信号包含了很多不一样频带的沟通交流份量。在其中也是很多高频波,当高频波与你变电器的具有震荡頻率相同时,那麼电源电路就会产生高频自激。变电器的磁芯不容易发出声响。人们了解,人的听力围度是20-20KHZ。因此人们在设计方案电源电路时,通常都再加选频控制回路。以滤掉高频成分。从你的电路原理图看来,你最好在意见反馈回道上加1个带通电源电路,以避免高频自激。或是是将你的电源变压器制成固定不动頻率的就能。
