凸轮控制器电机PCB的原理分析

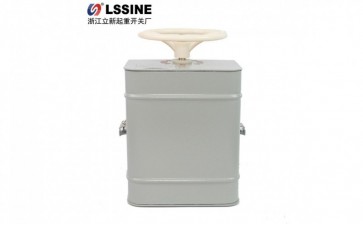

一、凸轮控制器的结构

从外部看，凸轮控制器由机械设备、电气和安全保护三部分组成。摇杆、传动轴、凸轮轴、杠杆、弹簧、精密定位棘轮扳手都是机械系统。断路器、连接器和连接板属于电气结构。左、右后盖板、盖和磁吹盖是安全保护结构。

二、凸轮控制器的控制电路

1.电源电路的特性

(1)可逆对称电源电路

(2)为了减少转子电阻器段的数量和操作转子电阻器的接触点的数量，当选择凸轮控制器来操作绕线式电动机时，转子与不同的电阻器串联。

(3)使用电机运行和改善组织时，起吊物升起和分布，电机处于不同的运行状态。

凸轮控制器实际上操作摇杆以使马达的马达定子和转子电源电路额外地位于每个齿轮的左或右匹配操作位置。上下转子控制电路的接线完全相同。实际操作摇杆在一档时，对接触点不连接，转子电源电路的电阻全部连接，电机速比***小。而在五档，五个对接触点全部接通，转子电源电路的所有电阻都接通，电机速比***大。

2.控制电路分析凸轮控制器的另外三个对接触点串联在交流接触器KM的控制电路中。当实际操作摇杆处于零位时，触点1-2、3-4和4-5相连。如果按下SB，交流接触器将被电气接合和锁定，开关电源将被连接，电机的运行将由凸轮控制器控制。

3.维修联锁阶段分析控制板3用于完成常闭点的零位维修，并在两个适配方向配合限位开关SQ1和SQ2完成限位开关维修。
