电缆分支箱出厂前必须要完成的试验有哪些？

开发的每一个电缆分支箱货物，制成后将由工厂对货物进行验证，验证后允许出售。 在我们完成实验之前，我们先来谈谈电缆分线盒工厂:

如图1所示，绝缘电缆分支箱实验主电路;

2、对电缆分支箱辅佐和操控系统回路的绝缘技术实验；

如图3所示，电阻测量电缆分支箱的主电路;

4、对电缆进行分支箱规划和外观可以查看；

对电缆分支箱的机械操作和机械特性测量进行5.试验；

检查电缆分箱充气室的气体状况;

7，局部放电测量电缆分支箱;


检查其他细节也是必要的，比如产品外观：色泽是否正常，是否有缺陷的产品，无论是贴错型号规格，参数的各个方面都是正确的。***后一道工序是非常重要的检查产品的质量！

电缆进行分支箱的检验理论依据：

1. GB3906-97《3-35Kv交流金属闭合开关设备“；

2、GB11022-91    《高压开关进行设备可以通用信息技术发展条件》；

3，IEC298（1990）“额定电压1kV以上和50kV的交流金属封闭开关设备和控制设备”;

4、DL404-91      《户内进行交流以及高压开关柜订货信息技术发展条件》；

5，GB4208-93 “外壳等级分类”;


以下是电缆分支箱相关检测项目的具体介绍：

电缆分线箱的全面检查;

2、机械特性试验；

如图3所示，接地电路有效性检查;

4、接线正确性检验；

5、工频工作电压可以耐受试验；

6、避雷器试验；

7、回路电阻测试；

电缆分支箱检验项目及技术要求：

1、电缆进行分支箱外观质量检查：

 （一）铭牌安装牢固，正确，内容正确，清晰，主要部件安装合理，附件齐全；

(2)地面接头焊接牢固，接头无锈迹和油漆，有防松措施和明显的接地痕迹;

（3）牢固地连接基本骨架，对接组件平坦，均匀的间隙;

（4）各部位进行尺寸偏差在图样规定时间范围内；

（5）应该是灵活和开放的门开关，打开角度大于90°，该膜不能凸块接通。后锁定门关闭时，移动量不大于3mm;

（6）柜体表面漆色正确、均匀，表面无皱纹、流痕、起泡、露底漆等现象，且附着生活能力发展符合设计要求；

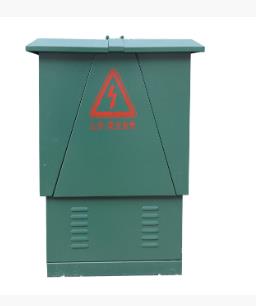

 美国电缆分支箱。 jpg

2. 检查电缆分线盒电路连接:

（1）连接到右边的总线，接合面光滑，抗电路电连接到所述主体和防止旋转，满足载流容量要求，锤击并没有明显的表面划痕，在弯曲无划痕。相序列正确地对准标志清除，平整光滑热收缩管;

（2）辅助系统回路进行接线是否正确，整齐美观，标号头号码管字迹非常清晰、正确、不易掉色；

3，电缆分支箱电气间隙爬电距离：

（1）电气系统间隙时间不小于125mm （相间、对地）；

 （二）爬电距离不小于240毫米

电缆分线盒机械特性试验:

如图1所示，机械操作开关电缆分支箱：

（1）电缆分支箱断路器机械产品特性研究试验：

开触点（毫米）：A：10 B：10 C：10

白色中心距离（mm）：AB：210 BC：210

其他技术数据(包括拆分，关闭速度，弹跳，非同步等。 )

(2)电缆分线盒接地开关机械特性试验:

白色中心距离（mm）：AB：210 BC：210

2、电缆进行分支箱开关柜的联锁系统操作：

3，接地电缆分支箱有效性检查电路：

4、电缆进行分支箱接线正确性可以检验：

6. 电缆分线盒避雷器试验:

如图7所示，循环性试验（DC电压下降法）;
