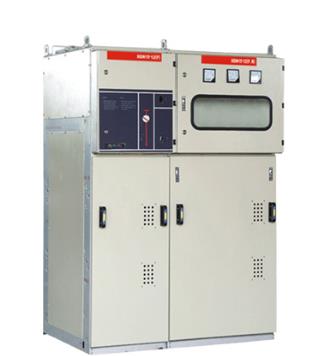

关于六氟化硫环网柜(SF6)环网柜基本组件的介绍

有关六氟化硫高压环网柜(SF6)充气柜基础部件的详细介绍

六氟化硫高压环网柜(SF6)型单元式交流与沟通金属复合材料密闭式环网高压开关柜的基本构件

◆SFL型髙压高压负荷开关（ABB真品件）

SFL型髙压高压负荷开关为双中断点、旋转式动断路器，以SF6汽体为灭弧化学物质，响声断路器置放提高结构的模铸环氧胶外壳中。在实际操作轴引过来端是一个透明的压合威型的塑料滚动轴承轴承端盖，根据滚动轴承轴承端盖可以观察状况。

每一个电源开关充以14巴轮胎气压标准的SF6汽体后是***密闭性的(SFL意“自始***终密闭性”)，用氦探测仪可以检查有木有汽体渗水。

电源开关垂直或水平安裝不限，在单元式柜里，广泛性的安裝方式是在电缆室和封闭母线室正中间置一钢隔板，水平安裝。这类安裝方式将电源开关外壳封在接地系统的碳钢板内并将封闭母线与电缆终端头正中间相安全防护，以符合运行维修保养的***苛刻安全系数要求。

假若内部造成燃弧，在外壳后面有一个结构薄弱点，它将补化掉，把电孤汽体导出电源开关之外，然后柜上面的泄弧悬板被化掉并将过压汽体主导性柜外。

◆可挑选的武器—辅助触点2开与关2常闭+扩展2开与关2常闭—分励脱口磁铁线圈供带A机构的SFL。

◆选K机构的电源开关SFL12/17.5lVDP575305Rl

SFL24k高清IVDP575304RI

◆选A机构的电源开关SFL12/17.5IVDP575303RI

SFL24aIVOP575302RI

◆VD4-S髙压断路器(ABB真品件)

VD4-S型髙压断路器是着眼于控制模块开关柜设计的，其开断容量足以解决各式各样状况，包括一切正常投切机械设备或支派互联网技术的实际操作以及特殊情况下开断短路故障常见故障等。

◇髙压断路器对工作中电总流量范围内常常实际操作的互联网技术特别是在能用。VD4-S髙压断路器配有弹黄实际操作机构具有自动重合闸功效（分-0.三秒-台分-180s-台分）．并且姿态可靠，寿命长。所有刀闸包括三只真空开关泡，外部是环氧树脂胶电缆护套筒，立式结构。

◇电孤的消灭是由于灭弧断路器的螺旋型沟槽开挖使电孤导致强制性移动的结果。由于电源开关电缆护套筒内***少数据格式真空泵值是10-4***10-8巴，因而尽管电源开关断路器间相对仅有并不算太大的间隙，却可以得到 很高的电缆护套抗拉强度。电孤在短路容量***个零点时消灭。

◇由于断路器间隙小，电孤气体压力处金属复合材料汽体低温等离子体区导电率高，加上燃弧時间较短，促进电孤机械能极低，这对断路器乃***所有电源开关使用期的提升都是有利的。

标准武器—手拉式实际操作可选武器-s5或PR512过电流量继电器断路器型号规格

—气动式实际操作一底压断路器V041206-20S

—辅助触点2开与关2常闭一自锁互锁磁铁线圈V041706

一分励跳电带位置接触点VD42406

一分励合闸线圈

◆HAO/US型SF6刀闸(ABB真品件)

HAD/US型SF6刀闸是着眼于环网开关柜设计的，其开断容量足以皮付各式各样状况，包括一切正常投切机械设备或支派互联网技术的实际操作以及在特殊情况下开断短路故障常见故障等。新一代HAO具有全新升级的SF六分断制作工艺，再加结构简单，只需并不大的实际操作机械能，如此简单的储能式实际操作机构具有运用时工业设备寿命长的特点。刀闸选用弹黄实际操作机构可以进行自动重合闸实际操作。

电源开关开断一部分的与众不同结构能够 使电器设备使用期提升得到 出人意表的保证。电源开关是做成分体一体式结构，立式置放。电源开关采用自能吹弧式基本概念，即用电量孤自身机械能来灭弧。当刀闸吸合时，在灭弧屋子里的响声断路器问导致电孤，电孤导致的高温和弱电解质高效率用使SF6气体工作压力在灭弧屋子里快速升高，随着着压力的提升和燃弧断路器的慢慢分离出来将汽体历经喷嘴强制性喷向灭弧室外，因而使电孤变稀缺、致冷、遮断，并阻止熊熊燃烧，因此电源开关运动健身一部分只务必很少的机械能，更加提升了长久性运行的效率性。
