环网柜基础构成

环网柜基础构成

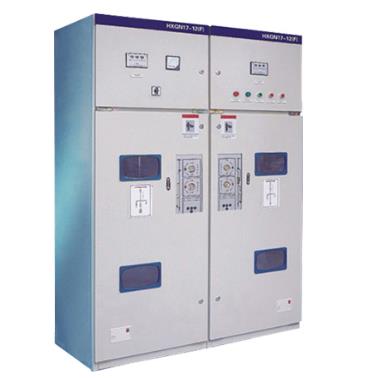

环网柜由一般由开关室、断路器室、操动组织 室和电缆线室（支撑架）四一部分构成。

开关室由密封性在金属材料罩壳内的每个作用回路（包含接地开关和负荷开关）以及回路间的母线槽等构成。罩壳由3㎜冷轧板（或不绣厚钢板）电焊焊接而成。每一个作用回路包含一台负荷开关和接地开关。负荷开关是由竖直健身运动的动触头系统软件和坐落于下端静触头构成，开关重合闸时，动触头往下健身运动，负荷开关接入。接地开关由动触刀库车触刀构成，在弹黄健身运动全过程中，接地开关迅速接入。开关室上端和后侧开有4个正方形机械加工工艺孔，环网柜的反面配有视窗，可见到接地开关的“分”、“合”部位。在环网柜的后侧配有防爆型设备。

负荷开关选用气顶内吹式构造，灭弧工作能力强，且不危害两色及对地绝缘层，动、静触头均含有弧触头，进一步提高了分断频次。

断路器与负荷开关室组成变电器维护回路，髙压过流保护断路器装于环氧树脂浇筑的绝缘层罩壳内，断路器融断后，弹出来撞针，负荷开关吸合。

操动组织 室坐落于环网柜反面，在每一个作用回路中，负荷开关装有人力资源（或电动式）储能技术弹黄操动组织 ，接地开关装有人力资源储能技术弹黄操动组织 ，控制面板上面有各自用以负荷开关重合闸实际操作和手动式吸合转动钮及接地开关的分、重合闸实际操作孔，负荷开关分、重合闸部位显示灯和电动式分、重合闸按键，并设立仿真模拟线、开关情况显示牌及上锁部位，负荷开关和接地开关的实际操作具备互锁设备，以避免 操作失误。
