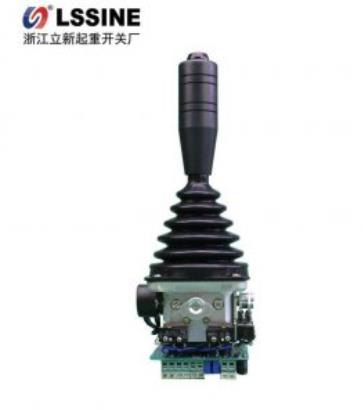

工业操纵杆中的数字化

在传统式的系统中，电子计算机內部的卡（印刷电路板）根据应用十分不光滑的模数转换器进行这一每日任务。其理论依据是运用每一个分压器造成的工作电压转变为电容电池充电，电容是一个简

单的存储正电荷的电子元器件（相关其他信息，请参照电容器原理）。调整分压器使阻值越大，电容电池充电的時间越长；分压器阻值越小，电容电池充电速率越快。

先将电容充放电随后再测算电容电池充电需要的時间，根据这一方法转化器为此明确分压器的部位，进而明确操纵杆的部位。***测量到的电池充电速度是电子计算机能够 鉴别的标值。当电子计算机必须载入操纵杆部位时，便会实行此实际操作。

将分压器联接到转动的构件，能够 将这类系统运用到各种各样控

制系统中。比如，传统式的汽车方向盘的原理就是这般，根据汽车方向盘立即旋转分压器触臂。一些操纵杆还应用一个相匹配于Z轴的分压器，Z轴由操纵杆本身的旋转来推动。一些操纵杆还含有一个“大高帽”（操纵杆顶端的一个用大拇指操纵的小型控制板）。这类中小型操纵杆应用了与上一节中详细介绍的工业操纵杆同样的电源开关系统。

传统式的仿真模拟系统整体上能够 非常好地工作中，但的确存有一些限定。在下一节中，大家将讨论仿真模拟系统的关键缺点并掌握一些全新的解决方法。

操纵杆生产商选用了几类不一样的方式 来处理这种难题。一种解决方法便是在专用型的手机游戏适配卡或操纵杆本身中提升一个灵巧的AD转换集成ic。在这个系统中，转化器立即向电子计算机传输电子信息，进而提升了操纵杆的精准度并缓解了服务器CPU的工作中。这种新的操纵杆实体模型一般 联接

到USB端口号，这还可以提高速度和可信性。另一个解决方法便是彻底舍弃仿真模拟分压器技术性。一些全新的控制板选用光学传感器以数据方法载入操纵杆的健身运动部位。下面的图显示信息了一种普遍的系统。

在这个系统中，2个轴联接到2个打槽轮盘。每一个轮盘都坐落于2个发光二极管(LED)和2个光电池中间（为便捷考虑，图上仅显示信息了一对光电池和发光二极管）。当每一个LED传出的光通过一个盲孔时，轮盘另一侧的光电池便会造成很弱的电流量。当轮盘轻度旋转时将阻拦住光源，这时光电池不容易造成电流量（或是造成的电流量不大）。

轴转动时将推动轮盘旋转，挪动的盲孔会不断阻拦射向光电池的光线。这促使光电池造成髙速电流量单脉冲。依据光电池造成的单脉冲总数，CPU就能了解工业操纵杆挪动的间距。根据较为来源于检测同一个轮盘的2个光电池的单脉冲图，CPU能够 测算出操纵杆挪动的运动轨迹。很多电子计算机电脑鼠标也选用了一样的基础系统
