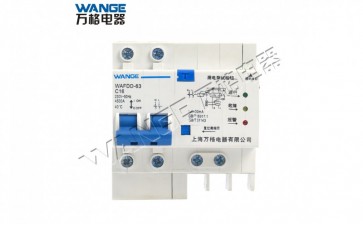

故障电弧断路器的主要参数介绍

一、主要参数

在为额定过载跳闸电流;

Ir是长延时过负荷发生脱扣器整定电流；

Isd是短延时过负荷发生脱扣器的整定电流；

Im是瞬时（热磁）跳闸设定电流。

国标《高压开关设置装备摆设和操纵设置装备摆设低压故障电弧断路器》GBl4048.2—94（等效采用IEC947—2）对故障电弧断路器的额定电流的概念有如下解释：

故障电弧断路器的额外电流1n，是指脱扣器能长时间经由过程的电流，也就是脱扣器额定电流。对带可调式脱扣器的故障电弧断路器则为脱扣器可长时间经由过程的***大电流。

故障电弧断路器壳架等级额外电流lnm，用基础多少尺寸沟通和布局类似的框架或塑料外壳中所装的***大脱扣器额定电流表示。

脱扣器额定工作电流1n，指脱扣器能长期发展通过的***大输出电流。电子发生脱扣可整定范围0.4～1×1n，热磁脱扣可整定范围为0.7～1×1n.

长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其1r=In,可调式脱扣器其Ir为脱扣器额定电流1n的倍数,如1r=0.4~1×1n.

短延时电磁释放操作电流值Im，过载释放多个工作电流值Ir，多个固定的或可调的，如IM = 2〜10×的Ir。不可调可以选择适当的设置值。

瞬时产生电磁脱扣器动作进行电流达到额定值Im′，为脱扣器额定工作电流In的倍数，倍数没有固定或可调，如Im′=1.5～11×In。对不可通过调式可在学习其中可以选择一适当的整定值。

额外极限短路分断才能Icu是故障电弧断路器划定的实验电压及别的划定条件下的极限短路分断电流之值，它可以用预期短路电流表示。

额外运转短路分断才能Ics是指故障电弧断路器在划定的实验电压及别的划定条件下的一种比额外极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。

额外短时耐受电流Icw是指故障电弧断路器在划定的实验条件下短期承受的电流值。对于交流，电流值是预期短路电流的有效值，相关的额定短时的周期性分量耐受电流时间为***少0.05S。
