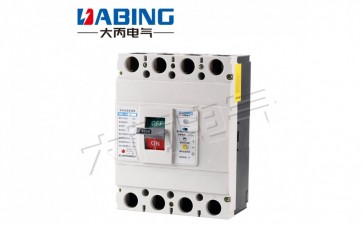

剩余电流动作断路器的原理与作用有什么？

工作原理是利用漏电故障发生时通过零序电流互感器的电流矢量和，不等于零基于事故状态，相电流矢量不等于零，存在零序电流，当零序电流达到设定值时，使跳闸装置动作，切断故障电流，达到保护的目的。

漏电保护是防止相低压配电系统和电气设备（该设备包括一个金属外壳，敷设管道，等）的暴露的导电部分，所述外部设备可以是一个导电部分（包括水，加热管道和建筑结构，等等），有效的措施大地之间由于由电气火灾和触电的绝缘损坏。

剩余电流动作断路器的分类：

目前国内生产的电磁漏电保护器和电子两大类。电磁漏电保护的工作原理是零序电流总和电流互感器检测线产生的电磁场，从而削弱由***磁铁所产生的电磁场，电枢释放弹簧储能，释放动作，开关跳闸，切除故障线路，电子漏电保护是使用零序电流互感器次级绕组电压，电子放大到足够的功率跳闸开关。

剩余电流动作断路器的作用：

剩余电流动作断路器在线路中安装漏电保护器，一次线圈与电网线路连接，二次线圈与漏电保护器中的释放装置连接,电气设备正常运行时，线路中电流处于平衡状态，变压器中电流矢量之和为零。由于在初级绕组，次级感应线圈没有剩余电流不会，漏电保护开关装置处于闭合状态。当设备以及外壳之间发生漏电并有人触及时，则在进行故障点产生影响分流，此漏电电流经人体、大地、工作需要接地，返回一个变压器中性点，致使互感器申流入、流出的电流可以出现了不平衡，一次通过线圈申产生大量剩余电流。

因此，便会产生感应进行二次线圈，当这个工作电流值达到该漏电保护器限定的动作控制电流值时，自动选择开关脱扣，切断电源。
