过孔滑环的安装几个标准

       过孔滑环的安装方法

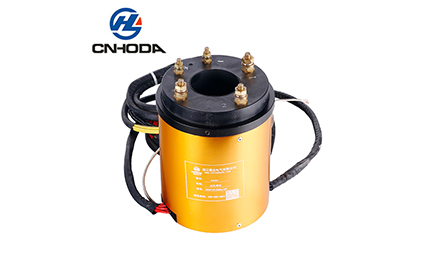

　　从名称中可以看出，过孔滑环是有孔的滑环，这种滑环嵌入固定在装置的旋转轴上，导电滑环有转子和定子，转子和定子之间的旋转是相对的。

　　过孔滑环的安装方法，转子和定子的安装方法，转子中心有孔，直接嵌入旋转轴，导电性滑环头部有固定环，有4个螺钉，固定、紧固，导电性滑环尾部有止转片，固定在设备旋转轴旁，连线

　　过孔滑环的正确使用与安装

　　带止转片安装方法

　　1 .将滑环安装在必要的位置，沿轴向紧固对方的螺钉。

　　2 .排列导线进行必要的连接时，要防止导线妨碍滑环的自由旋转，如果不压迫导线进行折弯，导线会折断，引起事故。

　　3 .用螺钉安装止转片。

　　因为滑环和客户的具体用途之间可能存在机械误差，所以不推荐强行紧固安装在滑环的两端(例如，锁定定子和转子旋转时没有间隙)。

　　需注意的事项，请保证螺钉的紧固，牢固连接配线，注意不要使滑环承受重量！

　　带止转片的安装方法

　　a .把滑环安装在某个装置的旋转轴上

　　b .固定滑动转子的部分:用六角螺丝刀拧紧滑动转子的4根螺钉，使滑动转子能够与a设备的旋转轴一起旋转

　　c .滑环的定子部分:拧紧滑环止转片的螺钉，将滑环的定子固定在某个装置上，始终保持固定状态。

　　不带止转片安装方法

　　一部分尺寸小、扭矩小的小型位置滑环可以固定转子和定子部的导线，也可以固定滑环外壳和设备。

　　a .把滑环安装在某个装置的旋转轴上

　　b .固定滑环的转子部分的导线

　　c .固定过孔滑环定子部分的导线。
