管道泵结构特点及技术参数

管道泵广泛应用于城市供水、大型水利工程、农田灌溉、排水、排水泵站、电站、矿山、工业供水系统、空调系统、消防系统、海洋工业，也适用于一般炼油工业。现在，以图形形式介绍下管道泵的结构特点和技术参数。

一、管道泵的结构特点

1.与同类泵相比，管道泵具有使用寿命长、效率高、结构合理、运行成本低、安装维护方便等特点。管道泵的吸入口和排出口都在泵轴线下的一侧，水平方向与轴垂直。泵壳打开。检修时，不需要拆卸进水口。排放管道和电机(或其他原动机)从联轴器看向泵的方向，水泵以英寸针的相反方向旋转。

2.管道泵的其他主要部件有:泵体、泵盖、叶轮、轴、双吸密封圈、轴套、轴承等。管道泵的材料可以是铜、铸铁、球墨铸铁、316不锈钢、416；7不锈钢、双向钢、哈氏合金、蒙乃尔合金、钛合金和20号合金等材料。

3.泵体和泵盖构成叶轮的工作室。进出水法兰上设有安装真空计和压力表的管螺纹孔，进出水法兰的下部设有排水的管螺纹孔。法兰根据英国标准制造，也可以根据国际标准化组织、德国标准、英国标准或美国***标准学会标准制造。

4.叶轮的水力设计采用了***先进的计算流体力学技术，从而提高了管道泵的水力效率。静平衡检查后，叶轮通过两侧的轴套和轴套螺母固定在轴上。其轴向位置可通过轴套螺母进行调节。叶轮的轴向力通过其叶片的对称布置来平衡，并且一些剩余的轴向力可能由同轴端的轴承来承受。

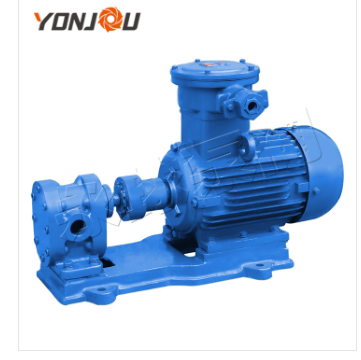

管道泵的结构特点和技术参数

5.管道泵的泵轴由两套滚动轴承支撑，安装在泵体的两端。轴承体的独特设计使轴承能够用油脂或稀油润滑。轴承的设计寿命超过100，000小时。也可以使用双列推力轴承和封闭轴承。泵体设有双吸密封圈，便于拆卸和更换。管道泵由电机通过弹性销联轴器或金属叠层联轴器直接驱动。驱动机器也可以是内燃机或燃气轮机。

6.管道泵的轴套可由各种材料制成，以防止轴被腐蚀和磨损。轴套可以更换。耐磨环在泵体和叶轮之间使用可更换的耐磨环，以防止泵体和叶轮磨损。更换方便，维护成本低，同时保证了运行间隙和较高的工作效率。
