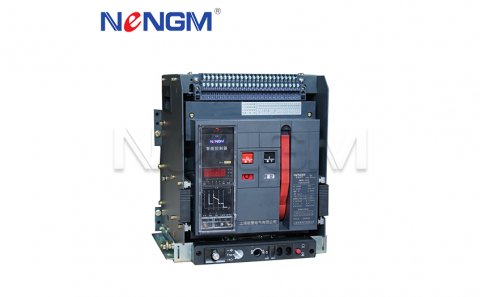

***式断路器的分合闸线圈发生烧毁现象的原因

***式断路器是一种具有短路和过载保护功能的负载开关。其短路保护功能是通过电磁线圈实现的。由于其保护功能完善、维护使用方便，在电力系统中得到了广泛的应用。介绍了***式断路器分合闸线圈烧毁的原因及预防措施。

开关线圈烧毁的原因

1.击穿电磁铁机械故障。通用断路器打开时，线圈松动会导致电磁铁位移，导致铁芯卡住和线圈烧毁。或者由于铁芯的活动行程短，当断路电路的电源接通时，铁芯的顶部不释放扣合机构，使线圈长时间通电烧毁。

2.***式断路器拒绝分开。当控制电路正常时，***式断路器拒绝开关的故障都是一个连杆机构的问题，如顶点调整不当，由于***式断路器的开关芯推杆的强度，使机构不能及时跳闸；或者由于保护锁定机构的不动作，线圈过载，导致断路线圈烧毁。

3.关闭状态下辅助开关的行程调整不当。当***式断路器处于断开状态时，辅助开关应调整到断开状态的行程范围内。但是，当调整***式断路器的开断距离和超程等参数时，***式断路器的初始开断状态并没有相应地调整，这将导致辅助开关不能正常地切换开断电路，并烧坏开断线圈。

4.断路控制电路的辅助开关触点使用不当。当通用断路器的闭合时间非常短，远小于通用断路器的断开时间时，通用断路器在跳闸前已经闭合到位，延时触点的延时功能将失去意义。相反，由于辅助开关的固定触点和固定触点之间的绝缘间隙很小，所以在延迟触点断开过程中经常会产生电弧，这将导致辅助开关的触点烧坏，从而导致断开线圈烧坏。
