VS1真空断路器使用与安装事项

评论:0 发布时间: 2020-03-04 浏览: 506

真空断路器的安装和调试

1真空断路器从包装箱上提起时,吊钩应挂在真空断路器上有明显标记的吊孔处。移动时上下出口臂不应受力,真空断路器不应受到大的冲击振动。注意:正式进入机柜前,请按要求拆除升降装置。

2 VS1真空断路器出厂前已通过严格的出厂检验,各项参数符合技术要求。在主电路通电之前,必须进行以下准备工作。

A.检查真空断路器是否损坏,如果损坏则停止使用。

B.清除污垢,尤其是绝缘表面。运输或储存过程中产生的灰尘会影响产品的绝缘性能。

C.根据储能、合闸和分闸的规定,手动操作真空断路器,观察储能状态和分合闸位置指示是否正常。

D.用操作电源操作真空断路器储存能量,打开和关闭,观察储能状态和开/关位置指示是否正常。

E.手车式真空断路器按以下步骤操作:将推进手柄插入推进孔,顺时针摇动推进,逆时针摇动退出。总推进行程为200-3毫米。在制动器释放的情况下,工作位置或试验位置应平稳进入。请以中速转动手柄20圈。当你听到咔嗒声时,它就会就位(不要因为用力过大而损坏推进机构)。同时,相应的位置指示器(S8,S9)将被连接。

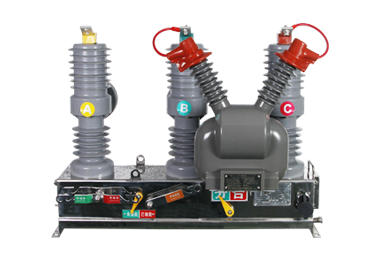

VS1真空断路器使用与安装事项 第1张 VS1真空断路器使用与安装事项 电子电气知识

正式运行时额定电流为1600安培及以上,请按要求取下绝缘气缸盖。

4.进行工频耐压绝缘试验。

5VS1真空断路器的维护保养我公司生产的真空断路器采用特殊的滑动轴承,采用特殊的表面处理防锈工艺,并配有长效润滑脂。在正常使用条件下,10到20年内不需要维护。然而,由于使用环境的不同,仍然需要进行必要的检查和维护工作。

1.根据工作环境,真空断路器本体应在6-12个月内进行适当检查。外观检查后,应清洁设备表面的脏的和潮湿的部分。用干布擦拭绝缘件表面,然后用沾有清洁剂的丝布擦拭其他污物(注意,清洁剂可用于塑料或合成塑料材料)。

2.当真空断路器放置时间较长时,真空断路器的活动部分可能产生负滞后,真空断路器应每年至少操作5次储能、合闸和分闸。

3.真空断路器每年至少进行一次绝缘试验,以判断真空断路器的真空灭弧室是否漏气或其它外部原因导致绝缘强度降低。4.对于操作频繁的场所,应注意将操作次数严格控制在技术条件规定的范围内,超过使用寿命后不能继续使用。
