直流分流器接线原理

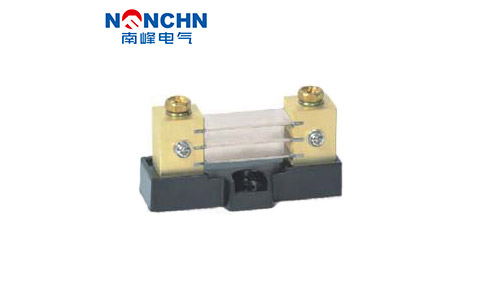

　　直流分流器实际上是能够通过电阻值小的大电流的正确的电阻，当电流流过直流分流器时，在其两端产生毫安级的直流电压信号，振动连接在直流分流器两端的直流电流计的针，其电流值是直流电路的电气

　　分流是指，小电流( mA )的一部分驱动时钟指针，因此小电流和大电路电流( a )的比率越小，电流计的指示值的线性越好，越正确。

　　直流电流计的实际标题是标准的毫安电压计，用毫伏电压计测量直流分流器两端的电压，将该电压换算成电流后，电流计中看到的电流就完成了大电流的测量。 毫安电压表的满意度值有20mV、30mV、50mV、60mV、75m、100mV、150mV等，一般为75m (图1 )，但是，为了使用该电压表测量例如20A的电流，在其中安装了当流过20A的电流时产生75m的电压降的分流电阻 也称为75mv直流分流。

 根据欧姆定律U=R，直流分流的正电阻=标题标记满意度电压/标题满意度电流。 例如:100A电流计组直流分流电阻值为0.00075欧元，即100A*0.00075欧元=75mV的50A电流计组的直流分流电阻值为0.0015欧元，0A*0.0015欧元=75mV

　　直流电流计和直流分流是成套使用的。
