水银滑环的工作原理与应用

评论：0 发布时间： 2025-11-11 浏览： 3

水银滑环作为一种重要的电气连接设备，广泛应用于现代电气工程中。它利用水银的导电特性和流动性，提供了一个稳定的电气连接，尤其在高精度、高要求的场合表现尤为突出。本文将介绍水银滑环的工作原理、特点及其在实际中的应用。

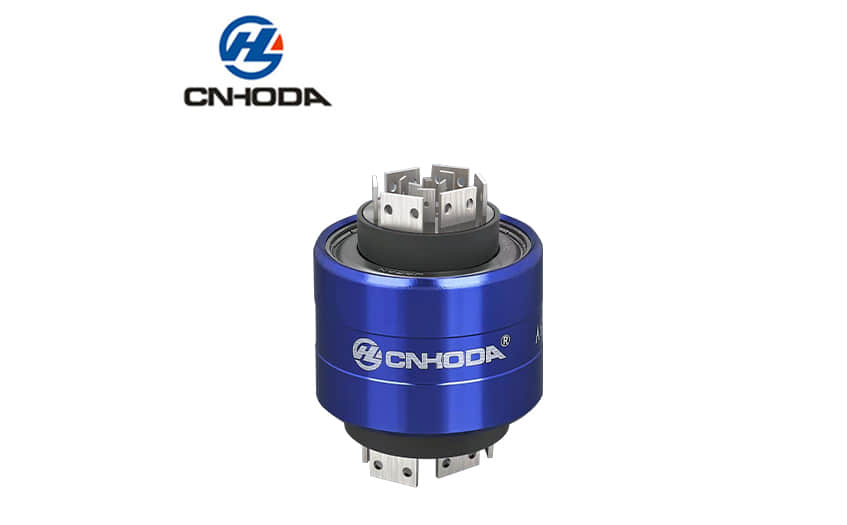

水银滑环的工作原理与应用电子电气知识第1张

工作原理

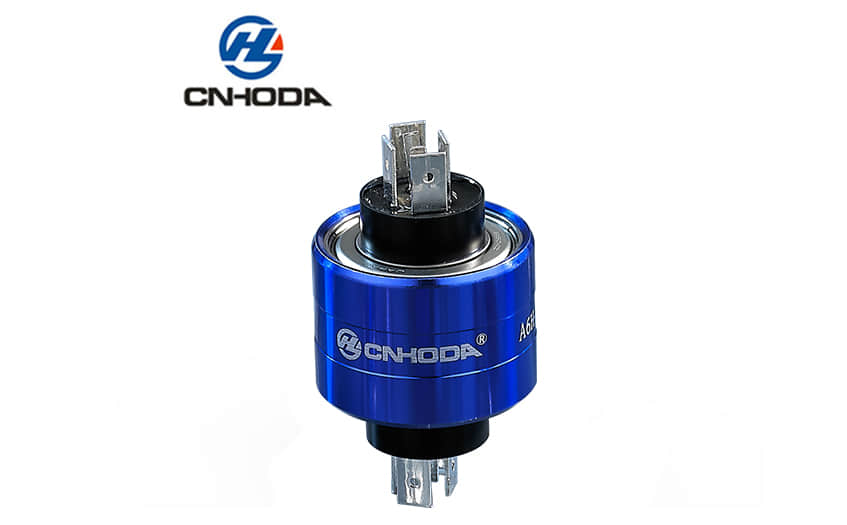

水银滑环的工作原理与应用电子电气知识第2张

水银滑环的基本结构通常包括转子、定子以及与之接触的水银。水银作为导电介质，它既具有良好的导电性，又具有流动性，可以在滑环的转动过程中保证电流的稳定传输。水银滑环的定子部分通常包含一系列电接点，而转子部分则安装在转动轴上。随着转子旋转，转子内部的电刷与水银接触，通过水银的流动，电信号得以从转子传输到定子，进而与外部电路进行连接。

这种设计的优势在于，水银滑环能够在较大范围内实现电流的无间断传输，而不易受到物理摩擦带来的损耗。由于水银是液态的，它能够在转动时自我修复与调整，减少磨损，延长设备的使用寿命。

特点

低摩擦损耗：由于水银的液态特性，水银滑环的摩擦系数较低，能有效减少机械磨损，因此水银滑环的使用寿命比许多固体滑环长。

稳定性高：水银滑环具有较强的电气稳定性。即使在高速旋转的情况下，水银也能够保持稳定的导电性，这使得水银滑环在高转速和高精度要求的场合下表现优越。

无需维护：相比于传统的电刷滑环，水银滑环的维护需求较低。水银作为流体，可以自我修复和调整接触面，避免了电刷接触不良的问题。

适应性强：水银滑环适应多种环境，尤其适用于高温、高湿度或有腐蚀气体的环境。这是因为水银本身的特性决定了它能够在极端条件下正常工作。

应用领域

水银滑环在多个行业中得到了广泛应用，特别是在那些需要高精度、高可靠性的电气连接场合。

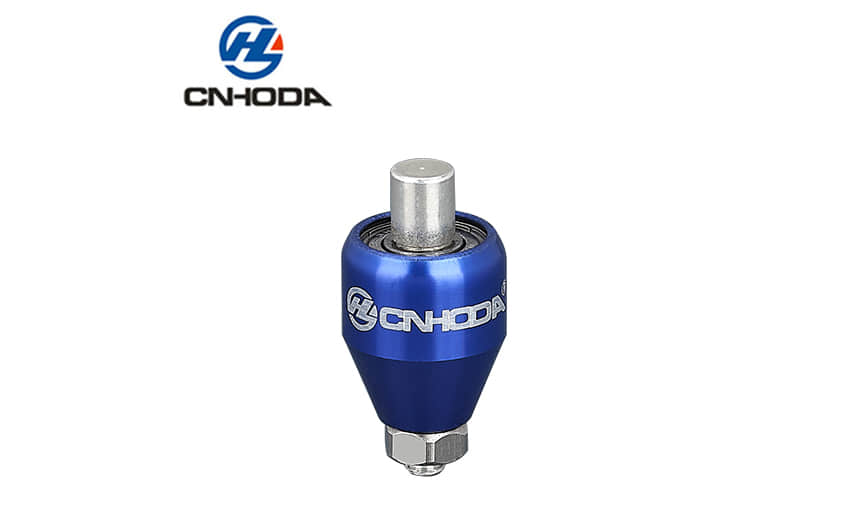

水银滑环的工作原理与应用电子电气知识第3张
